產(chǎn)品介紹
復(fù)合土工膜在渠道防滲工程中的應(yīng)用：近年來，土工合成材料在土木工程，尤其是在防洪搶險工程中的大量應(yīng)用及其成效，引起了廣大工程技術(shù)人員的高度重視。對于土工合成材料的應(yīng)用技術(shù)，國家從防滲、反濾、排水、加筋、防護等方面，提出了規(guī)范性技術(shù)要求，大大加快了新材料的推廣應(yīng)用步伐。該材料在灌區(qū)渠道防滲工程中得到廣泛應(yīng)用，結(jié)合施工實踐，淺談復(fù)合土工膜的應(yīng)用技術(shù)。
1、復(fù)合土工膜性能
復(fù)合土工膜（復(fù)合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
2.復(fù)合土工膜施工

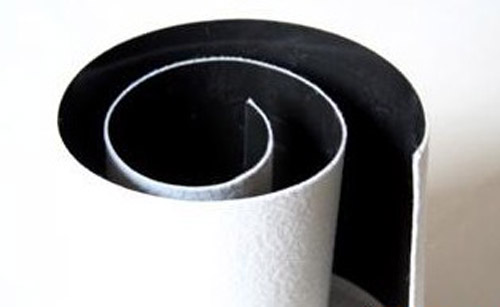

復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)貼上土工布，形成復(fù)合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。
土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設(shè)。
施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護層。施工時，應(yīng)盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。
復(fù)合土工膜的接縫處理是一個關(guān)鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)
根據(jù)多年實踐證明，土工膜厚度不小于0.25mm，太薄可能產(chǎn)生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設(shè)不宜過緊，不得打皺，拼接要牢固。要嚴(yán)格按技術(shù)規(guī)范施工，把好準(zhǔn)備、鋪設(shè)、拼接、檢驗和回填等五道質(zhì)量關(guān)。由于復(fù)合土工膜良好的防滲效果，目前，寶雞峽灌區(qū)節(jié)水改造與續(xù)建配套項目建設(shè)中，大量采用該材料，受到了設(shè)計、建設(shè)單位的廣泛好評。<來源于水資源網(wǎng),有修改.>
復(fù)合土工膜特點:
幅寬6米，目前國內(nèi)最寬復(fù)合膜
抗穿刺強度高，摩擦系數(shù)大
耐老化性能好，適應(yīng)環(huán)境溫度范圍大
優(yōu)良的抗排水性能
適用于水利、化工、建筑、交通、地鐵、隧道、垃圾處理場等工程
主要技術(shù)指標(biāo)： 400 500 600 700 800 900 1000 備 注 0.25～0.35 0.3～0.5
斷裂強度KN/m 5 75 100 120 140 160 180
CBR頂破強力KN 11 15 19 22 25 28 30 縱橫向
撕破強力KN 0.15 0.25 0.32 0.40 0.48 0.56 0.62 縱橫向
